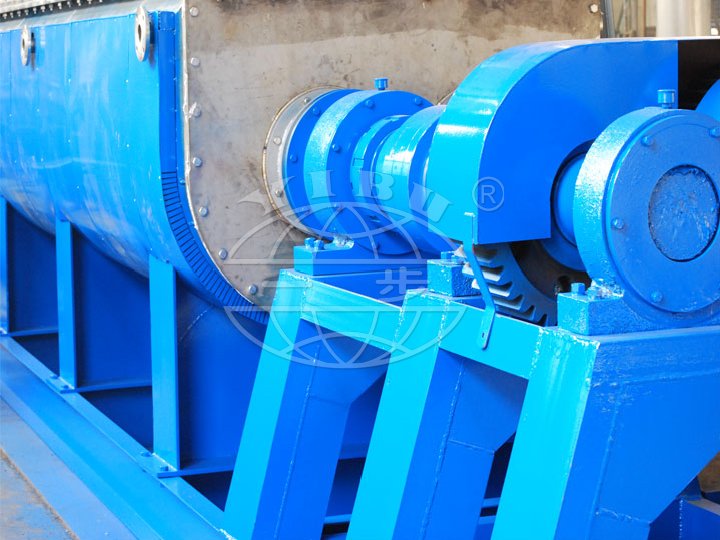

QJP系列真空空心叶片干燥机(真空空心叶轮干燥机)

描述

1.QJP系列真空空心桨叶干燥机适用于糊状、颗粒状、粉状、浆状物料的干燥或冷却，在低温下进行干燥、冷却、加热、灭菌、反应、燃烧等过程。特殊的搅拌传热叶片，传热效率高，并具有自洁功能。特殊的楔块状搅拌换热叶片，传热效率高，传热面具有自洁功能。产品细节图及说明 中的产品細節圖1+专利证书
2.空心挡块形状的叶片集中在空心轴上。热介质从空心轴流过叶片。有效体积内的传热面积很大。加热介质的温度范围为-40℃~ 320℃。它可以是蒸汽，也可以是液态，如蒸汽、导热油等。间接加热，没有空气传递热量。除了隔热层的损失外，所有的热量都被用来干燥材料。轴承座形叶片表面具有自洁功能。产品颗粒与楔块表面的相对运动可以清洁附着在楔块表面的材料，从而在工作过程中保持传热表面的清洁。 The shell of hollow blade dryer is Ω shape. 2 or 4 pieces of hollow stirring shaft are usually equipped in the shell. To avoid any leakage of material, there're sealed terminal cover and top cover with the shell. The heat transferring media flow through the rotation connector, jacket's shell and hollow stirring shaft. To ensure best transferring effect, the hollow stirring shaft adopts different interior structure in accordance with different heating media.

特性
1.叶片耗热量低:由于间接加热，没有空气携带热量;烘干机的外墙没有隔热层。干燥料浆状态需要1.2 kg蒸汽蒸发1kg水。
2.叶片式干燥机成本低:单位有效容积具有非常大的传热面，因此加工时间短，设备尺寸变小。建筑面积和场所急剧减少。
3.加工材料范围广:热敏性材料和高温加工材料可以采用不同的加热介质进行加工。常用介质有:蒸汽、导热油、热水和冷水。它可以是连续操作，也可以是批量操作，广泛应用于许多领域。
4.污染少:无需携带空气，粉尘极少。溶剂蒸发少，易加工。对于可能造成污染的物料或需要回收的溶剂，可采用密封循环。
5.运行成本低:1小时/天/操作员足够正常运行。搅拌速度低，结构合理，磨损量少，维修费用低。
6.运行平稳:物料颗粒充分接触传热面，这是由于楔块形叶片的特殊压缩和膨胀搅拌作用。在不同的轴向区域内，温差、湿度和混合效果的差异都很小，从而保证了工艺的稳定性。

应用程序

真空空心桨叶干燥机(Vacuum Hollow blades Dryer，简称真空空心桨叶干燥机)已成功应用于食品、化工、石油化工、染料、工业泥浆等行业。加热、冷却和搅拌特性使其能够执行以下单元操作:燃烧(低温)、冷却、干燥(溶剂回收)、加热(熔化)、反应和杀菌。搅拌叶片也是换热面，增加了单位有效容积的换热面积，缩短了加工时间。轴承座形传热面具有自洁功能。压缩和膨胀搅拌功能，使物料混合均匀。材料沿轴执行“活塞流”运动。在不同的轴向区域内，温度、湿度和混合效果的差异很小。采用导热油作为加热介质，如将Ca2S04·2H2O燃烧成Ca2SO4·1/2H2O, NaHCO3燃烧成Na2CO3等，叶片式干燥机可以在低温下进行燃烧。可用于Na2CO3行业的基冷机等水、冷盐水等冷却过程，代替老式的基冷机，节省电力和尾风处理设备，节省运行成本。干燥是这台机器的主要功能。 Drying without hot air makes the process of solvent recovery, energy consumption, control of environment ideal, easy to teat. It's specially applicable for recovery of solvent and heat sensitive material that is easy to be combusted or oxidized. It has been widely used in fine chemical, petrochemical, and dyestuff industries. The uniformity of temperature, humidity and mixing effect in axial areas make the equipment capable for heating and melting, or reaction of solid material. It's successfully applied in mixed fertilizer and character transformed starch industries. The blade dryer is also capable for sterilizing food and starch. The big heating area in unit effective area, dry the material to sterilizing temperature very fast, so to avoid quality change caused by long time heating.

可选项目:
1.对于进料系统，我们有更多的选择。如真空送料、螺旋送料等。
2.主轴可采用中空状态进行蒸汽加工，可按要求加工。

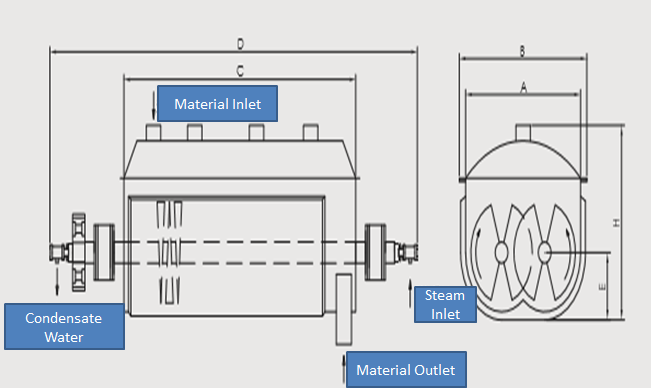

流程图

设备技术参数

规范\项	QJP3	QJP9	QJP13	QJP18	QJP29	QJP41	QJP52	QJP68	QJP81	QJP95	QJP110
传热面积	3.	9	13	18	29	41	52	68	81	95	110
有效体积立方米	0．06	0.32	0.59	1.09	1.85	2.8	3.96	5.21	6.43	8.07	9.46
转速范围R.M.P	15 - 30	汽车销售	汽车销售	10 - 20	10 - 20	10 - 20	10 - 20	10 - 20	5 - 15	5 - 15	5 - 10
权力千瓦	2.2	4	5．5	7．5	11	15	30.	45	55	75	95
容器宽度毫米	306	584	762	940	1118	1296	1474	1652	1828	2032	2210
总宽度毫米	736	841	1066	1320	1474	1676	1854	2134	1186	2438	2668
容器长度毫米	1956	2820	3048	3328	4114	4724	5258	5842	6020	6124	6122
总长度毫米	2972	4876	5486	5918	6808	7570	8306	9296	9678	9704	9880
进、出料距离mm	1752	2540	2768	3048	3810	4420	4954	5384	5562	5664	5664
中心高度mm	380	380	534	610	762	915	1066	1220	1220	1220	1220
总高度毫米	762	838	1092	1270	1524	1778	2032	2362	2464	2566	2668
进汽口“N”(英寸)	3／4	3／4	1	1	1	1	11	11	11	11	2
出水口“o”(英寸)	3／4	3／4	1	1	1	1	11	11	11	11	2

•
