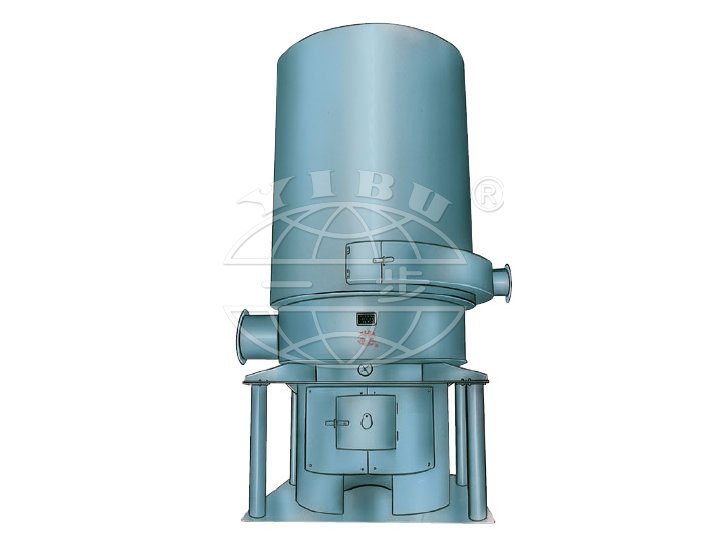

JRF系列燃煤热风炉
原则
炉子将燃烧与热交换(如果是间接燃烧型)相结合,使用最新的间接加热技术,即在炉内高温的位置处发生热交换。烟雾和空气进入不同的通道,没有任何污染的加热。热效率高(高达60-75%)。温度升高快。炉子尺寸小,安装方便,在运行方面可靠,价格低(与一吨锅炉进行比较,该系统的价格仅为锅炉的加热系统的一半价格。)。
应用
该炉是一种常用的热风装置,配有不同的干燥设备,可将燃烧与换热结合起来。在炉内高温处进行热交换,广泛应用于化工、食品、医药等行业的各种烘干机作为加热系统
特征
该炉采用耐高温的方法,使其使用寿命远长于管式热风炉。该炉采用烟风纵向飞溅散热片和负压消烟方式。换热部位无积灰。无需进行清洁。热特性稳定。各种煤和木头可以用作燃料。炉膛设有引风装置,燃烧完全。该炉各项技术经济指标均达到国内先进水平。

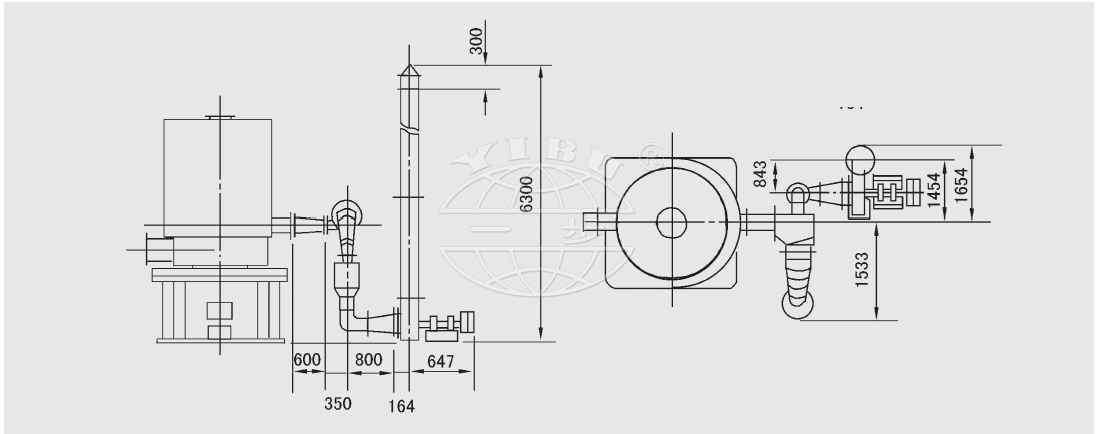

安装绘图
技术参数
名称\规格 |
JRF-15型 |
JRF-20型 |
JRF-30型 |
JRF-40型 |
JRF-60型 |
JRF-80型 |
JRF-100型 |
内筒直径 |
760 |
760 |
1170. |
1170. |
1470 |
1670 |
1870 |
外筒直径 |
1280 |
1280 |
1840年 |
1840年 |
2200 |
2460 |
2700 |
总高度 |
3500. |
3500. |
4260 |
4760 |
4810 |
5110 |
5310 |
设备总重 |
3.15吨 |
3.65吨 |
6.8吨 |
7.5吨 |
9.8t. |
11.7吨 |
13.5吨 |
热风出口直径 |
300 |
300 |
500. |
500. |
500. |
600 |
600 |
热风出口高度 |
1585 |
1585 |
1670 |
1670 |
1670 |
1770 |
1770 |
烟道出口直径 |
250 |
250 |
250 |
250 |
250 |
300 |
320 |
烟道出口高度 |
2050 |
2050 |
2220 |
2220 |
2220 |
2385 |
2385 |
角头规格 |
XZD/Gφ578 |
XZD/Gφ810 |
|||||
每小时耗煤量 |
43千克 |
57千克 |
85千克 |
115千克 |
170公斤 |
230公斤 |
286千克 |
煤炭燃烧价值 |
5000千卡/小时 |
||||||
热效率 |
70-75% |
75-80% |
|||||
烟道抽风机 |
Y5-47-3.15C-1.5KW |
Y5-48-4C-2.2KW |
Y5-48-4C-3KW型 |
Y5-47-4C-3KW型 |
Y5-47-4C-4KW型 |
Y5-47-5C-7.5KW |
注意
◆ 环境基准温度标准取18±2.C。计算时,煤的热值取5000kcal/kg。
◆根据空气输出决定表中的热空气温度。JRF4 Spec热风炉的最大热空气温度可达200.2℃。JRF5和JRF6规格的最大热空气温度可高达300多至300多个(对于特殊的制造炉,最高温度可达500.C。)。可以根据需求进行调整温度。
◆ 热风炉烟囱高度:JRF4规格为3-5m;对于JRF5和JRF6规格,它们是5-8米。
◆ 上表中外形尺寸对应位置见热风炉安装示意图。
◆ 炉膛下部内壁的耐火层从炉墙开始。高度:JRF 4-4为0.5m;耐火层可现场安装。
◆ JFR6规范是链条炉布置规范燃烧装置。
