LPG系列高速离心喷雾干燥器(干燥器)
该设备的国家行业标准由YIBU起草和规定。
描述
喷雾干燥是最广泛应用于液体技术的塑造和干燥行业。干燥技术最适合于生产来自液体材料的固体粉末或颗粒产物,例如:溶液,乳液,悬浮液和泵送浆料状态,因此,当最终产品的粒度和分布,残留的水含量,质量密度和颗粒形状必须满足精确标准时,喷雾干燥是最受欢迎的技术之一
原则
过滤并加热空气进入干燥器顶部的空气分发子。热空气进入螺旋形式的干燥室并均匀。通过高速离心喷雾器在塔顶上,材料液体将旋转并喷洒到极细的雾液珠中。结合热空气的短时间,可以将材料干燥到最终中产品。最终产品将从干燥塔的底部和旋风分裂排出。废气将从鼓风机排出。
特征
对于LPG s渗透高速离心喷雾干燥机,由液体输送,空气过滤和加热,液体雾化,干燥室,空气排气和材料收集,控制系统等,每个系统的特征如下:
1.液体输送系统由液体罐,磁性过滤器,泵等组成,以确保液体顺利进入雾化器。
2.航空过滤系统和加热系统
在新鲜空气进入加热器之前,它应该先通过预先滤波器,然后进入加热器以进行加热。对于加热方法,有电加热器蒸汽散热器,燃气炉等。选择哪种方法取决于客户现场条件。为了确保干燥介质以高纯度进入干燥室,加热空气应在进入干燥室之前通过高效过滤器。
3.雾化系统
The atomizing system consists of high speed centrifugal atomizer with inverter and so on.
来自高速离心雾化器的粉末在40-120微米之间。
4.干燥室系统
干燥室由螺旋形壳,热空气分配器,主塔和相关配件组成。
螺旋形壳和热空气分配器:T.他螺旋形壳和热空气分配器在塔顶的空气入口处可以根据具体情况调节气流旋转角度,有效地引导塔内的空气流动,避免墙壁上的材料棒。在中间有安装雾化器的位置。
干燥塔:内壁是SUS镜板,通过电弧焊接焊接。绝缘是岩棉。

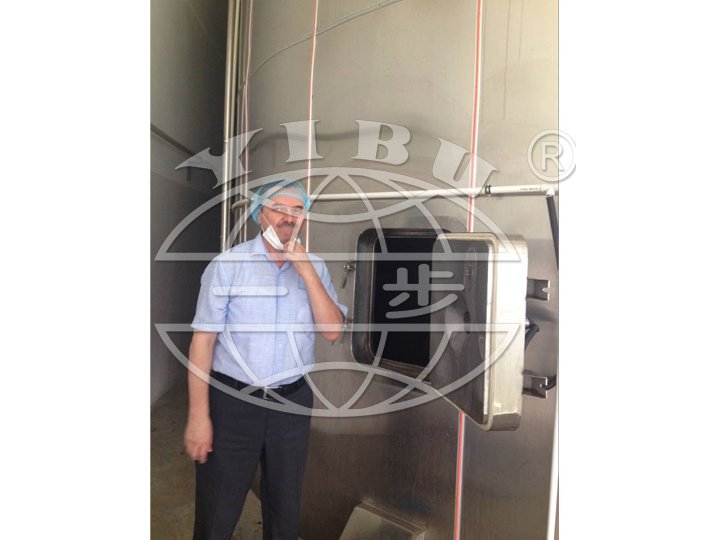

塔是人孔和观看口岸,方便清洁和维护塔。对于塔式的交叉界面,管弯是弧形对接设计,降低死角;密封型。
主塔配有空气锤由脉冲控制,并及时撞击主干塔,以避免墙壁上的尘埃棒
5.空气排气和产品收集系统
对于材料收集系统,有几种类型。如旋风,旋风+袋式过滤器,袋式过滤器,旋风+水洗涤器等。该方法取决于材料属性本身。对于出口空气的过滤系统,我们可以根据要求过滤。
6.控制系统
HMI + PLC,每个参数都可以显示在屏幕上。每个参数都可以轻松控制和记录。

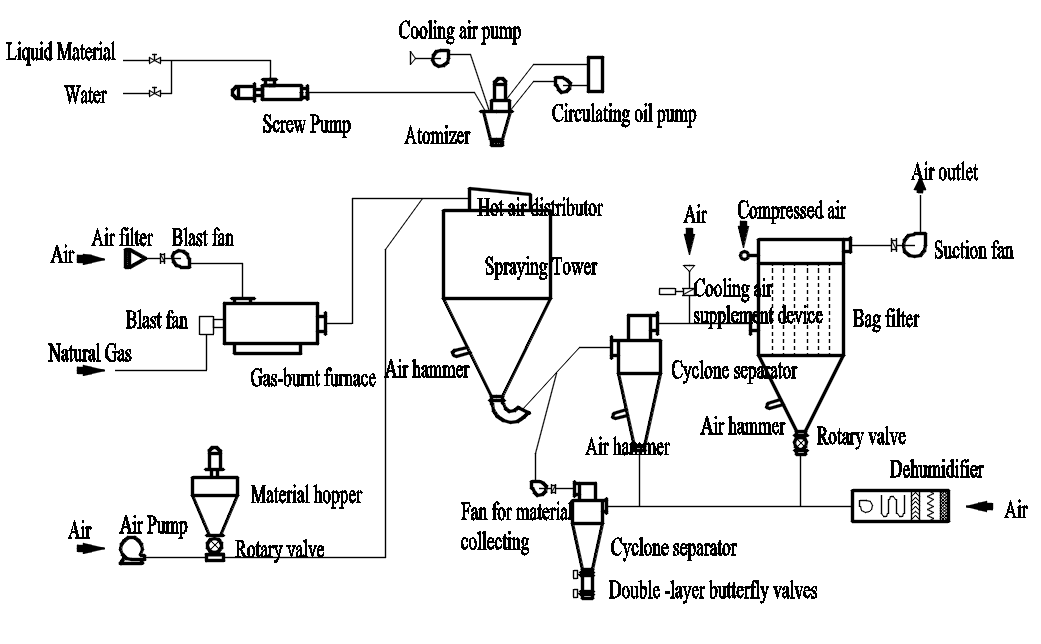

流程图
离心喷雾雾化器特征
1.当材料液体被雾化时,干燥速度高,材料的表面积将大大增加。在热空气流动中,可以稍微蒸发95%-98%的水。完成的时间干燥只有几秒钟。这特别适用于干燥热敏材料。
最终产品拥有良好的均匀性,流动能力和溶解度。最终产品纯度高,质量良好。
3.生产程序简单,操作和控制很容易。液体含水量为40-60%(对于特殊材料,内容物可能高达90%)。可以将粉末或颗粒产品干燥一次一个时间。干燥过程后,不需要粉碎和分类,以减少生产中的操作程序和提高产品纯度。通过改变操作条件,可以调节产品粒径,松动和水含量。某些范围。执行控制和管理是非常方便的。

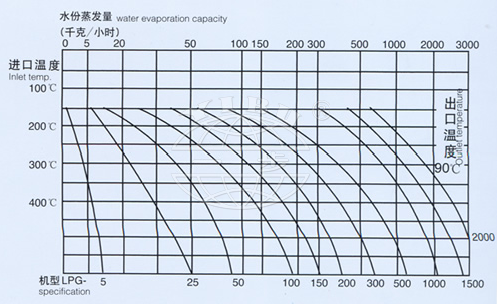

注意:对于水蒸发能力,材料性能,入口和出口温度,请参阅下图。
技术参数
m \ parameter \ spec |
LPG. |
|||||
5. |
25. |
50. |
100. |
150. |
200-10000 |
|
入口温度℃ |
140-350自动控制 |
|||||
出口腾析℃ |
〜80-90 |
|||||
最大蒸发能力 |
5. |
25. |
50. |
100. |
150. |
200-10000 |
离心喷涂喷嘴传动模式 |
压缩空气传输 |
机械传动 |
||||
转速RPM |
25000. |
18000. |
18000. |
18000. |
15000 |
8000-15000. |

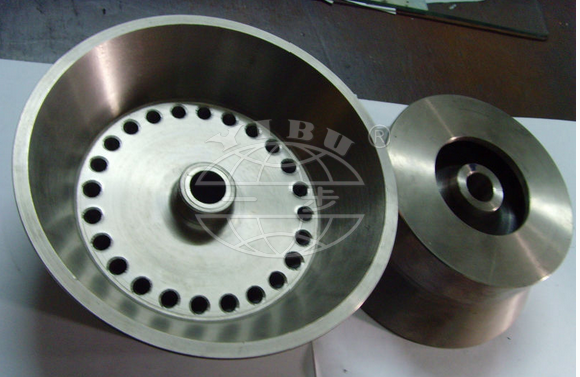

喷涂盘直径mm |
50. |
100. |
120. |
140. |
150. |
180-〜 |
供热 |
电 |
电力+蒸汽 |
电力+蒸汽,燃料油和气体 |
用户自己定居 |
||
Max。电加热功率kW |
9. |
36. |
63. |
81. |
99. |
|
总体尺寸M |
1.8×0.93 |
3×2.7 |
3.7×3.2 |
4.6×4.2 |
5.5×4.5 |
取决于具体条件 |
干粉恢复率% |
≥95 |
≥95 |
≥95 |
≥95 |
≥95 |
≥95 |
注意:对于水蒸发容量,材料性能,入口和出口温度,请参阅下图以供参考。 |
应用程序
化学工业:氟化钠(钾),碱性染料和颜料,染料中间体,复合肥,甲状腺酸,催化剂,硫酸剂,氨基酸,白碳等。
塑料和树脂:AB,ABS乳液,尿酸树脂,酚醛树脂,尿素 - 甲醛树脂,甲醛树脂,聚乙烯,聚氯乙烯等。
食品行业:脂肪奶粉,蛋白质,可可奶粉,替代奶粉,蛋白(蛋黄),食品和植物,燕麦,鸡汁,咖啡,即时分解茶,调味肉,蛋白质,大豆,花生蛋白,水解产物和依此类推。
糖,玉米糖浆,玉米淀粉,葡萄糖,果胶,麦芽糖,山梨酸钾等
陶瓷:氧化铝,陶瓷瓷砖材料,氧化镁,滑石等。
-
LPG-C高速离心喷雾干燥器(干燥器)
-
LPG-C高速离心喷雾干燥器(干燥器)
-
LPG-C高速离心喷雾干燥器(干燥器)
-
LPG-C高速离心喷雾干燥器(干燥器)
-

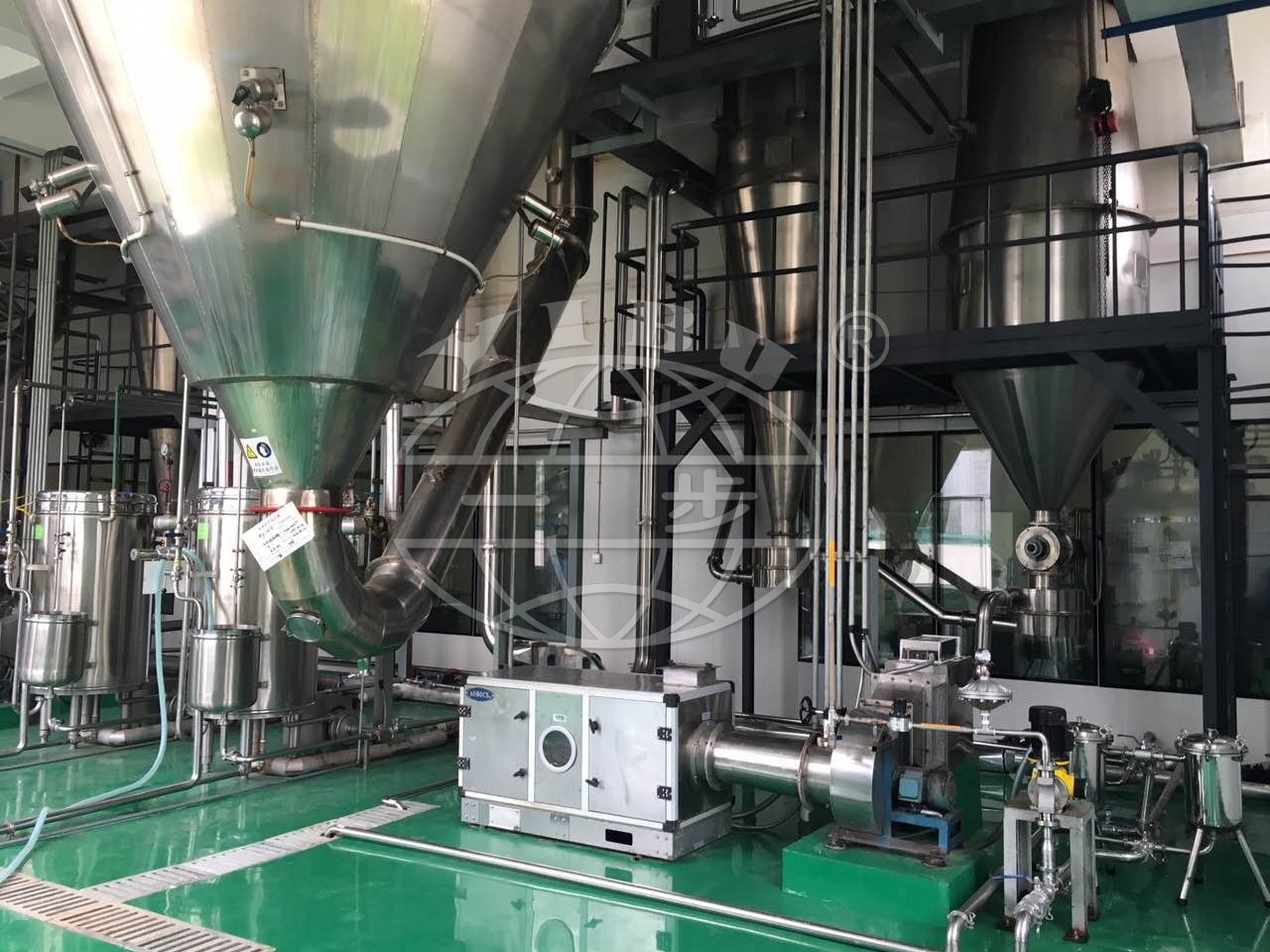

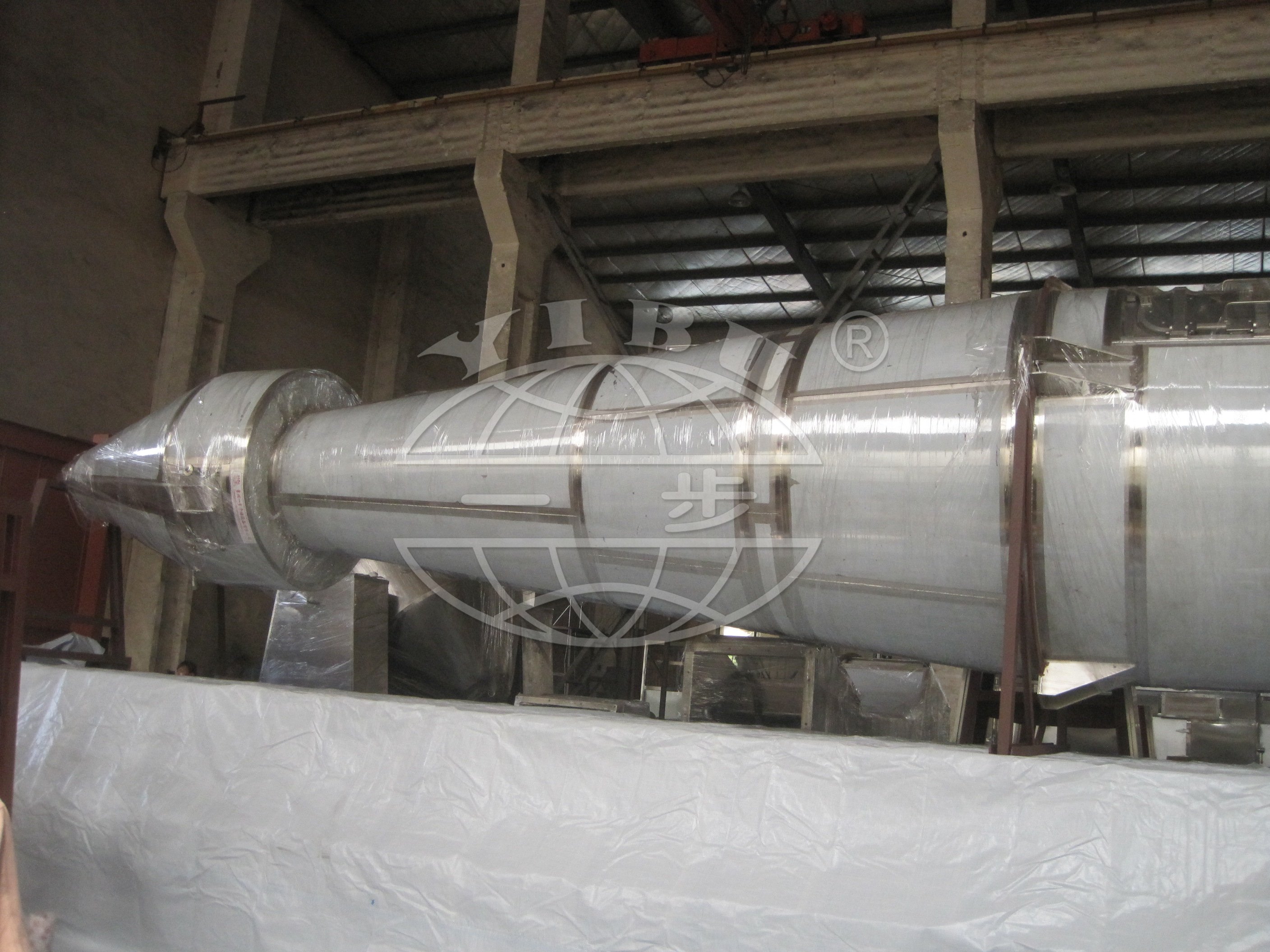

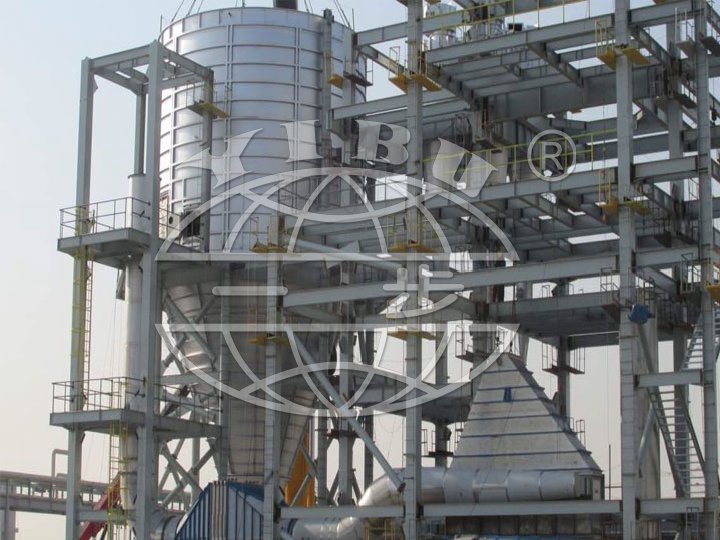

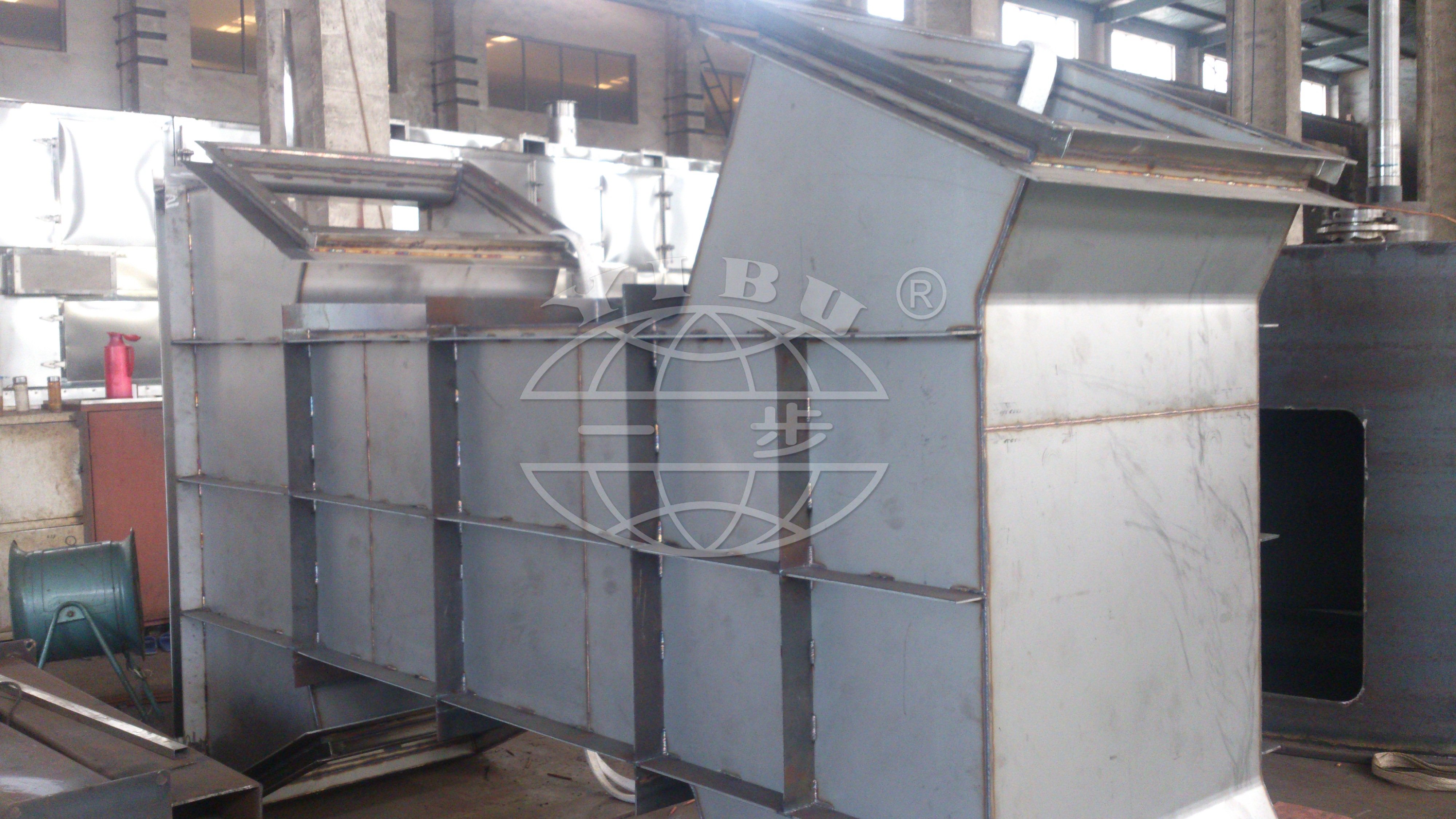

细节映像
-
