ZLG系列中药提取物喷雾干燥机

关键词:
类别:喷雾干燥器
本产品的行业标准由宜宾市工业标准JB/T2032号起草发布…
细节 图片

ZLG系列中药提取物喷雾干燥机


该类型喷雾干燥器的行业标准由宜步起草并发布

国家标准号:JB/T 20132-2009

行业标准号:GB/T 32237-2015

说明

机器采用全密封。所有零件均由不锈钢制成。配有三级过滤器。过滤后的空气为十万级。壁面冷却装置安装在缸体上。使壁温低于80℃,干燥塔内设有吹扫装置。产品在途中不会被烧毁或变质。大大提高了粉末的收集率。而且不会造成药物混和或墙壁粘连。


原则
基本原理:中药提取物高速离心雾化是离心雾化技术的应用。它是一种高速雾化干燥机。解决了以下问题。
1.原料粘墙,收粉率低。
2.由于原料在墙体停留时间长,会产生烧损变质现象。
3.清洗困难,不符合GMP要求

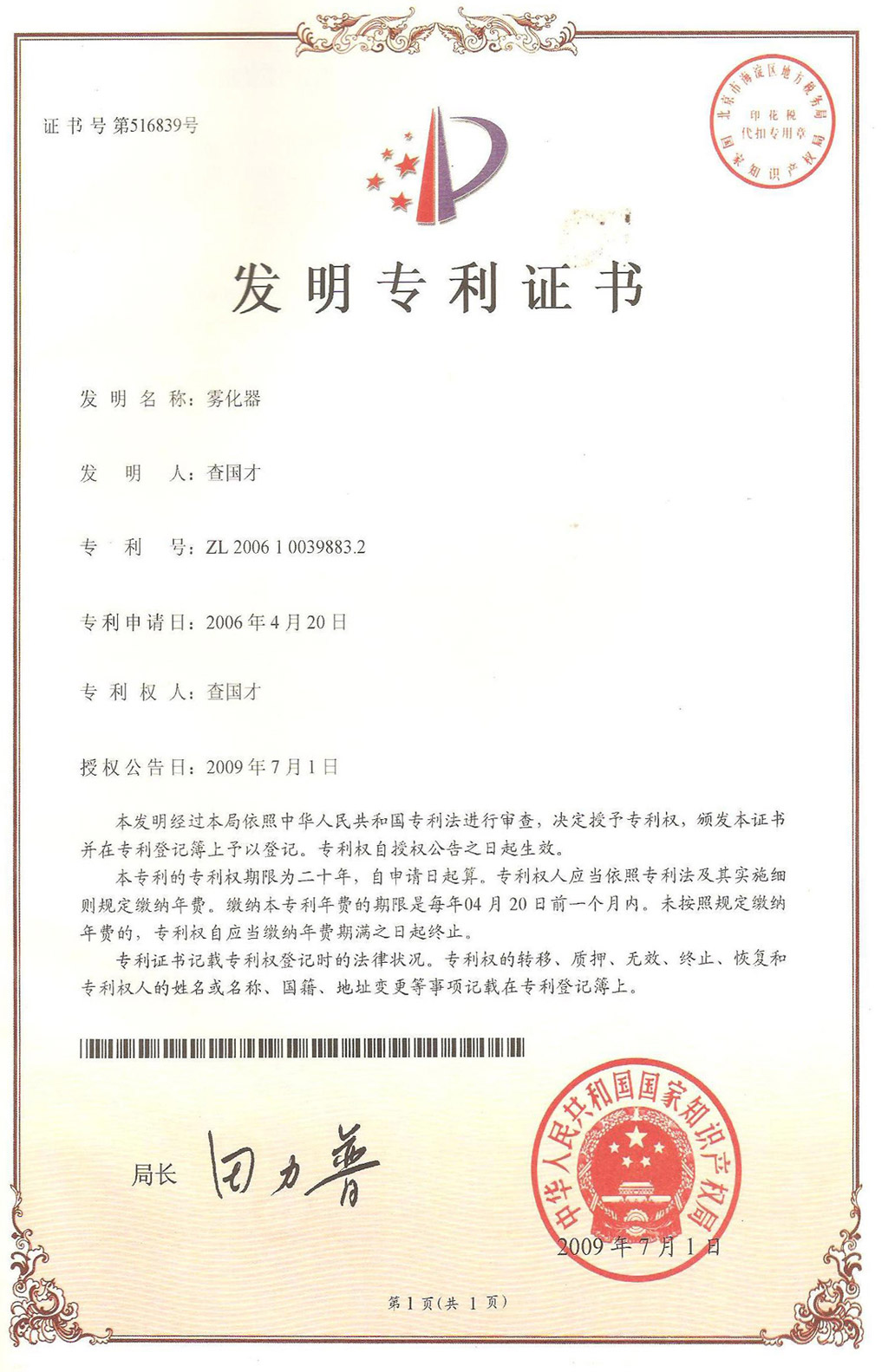

4.产量低:LPG-150型雾化离心干燥机可处理50-60kg/h原料液。鉴于此,根据中药提取物的性质和工艺要求,我厂研发设计了中药提取物专用烘干机,并获得国家专利项目,解决了中药提取物烘干的历史难题,烘干后原料色泽好,不变质,提高了经济效益非常感谢。


特征
与普通液化石油气高速雾化干燥机相比,它具有以下特点

(1) 采用三级空气过滤器,进气10万级。
(2) 采用壁冷装置,内壁温度80℃以上,即使原料停留在壁上也不会燃烧
(3) 它的总体积是标准液化石油气高速雾化干燥机的3.5倍。
(4) 采用快速清洗装置,可满足不同品种产品的生产要求。
(5) 采用湿法除尘,无粉尘排出,符合GMP要求。
(6) 采用空气吹扫装置,清洗效果满意。
(7) 配有两台雾化器,采用变频控制。
(8) 采用PLC控制显示,变频调速。
(9) 应要求配备清洗装置。
(10) 应要求采用密封干燥空气运输。

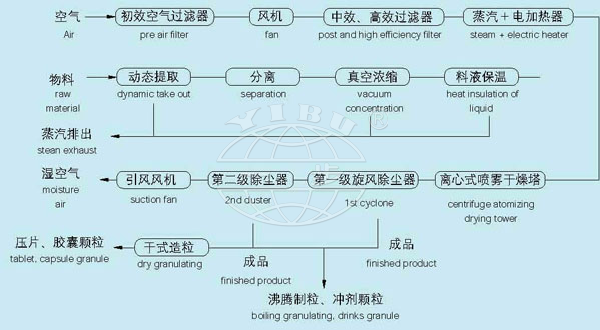

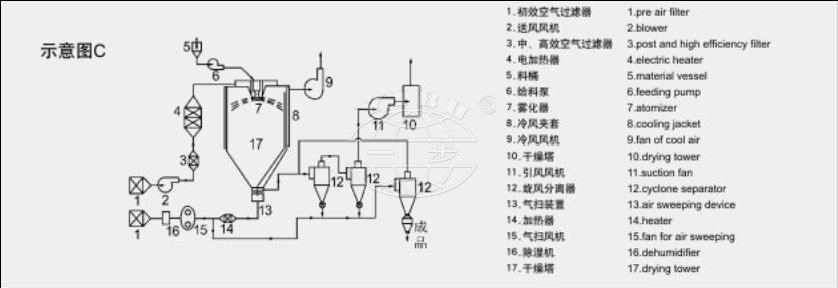

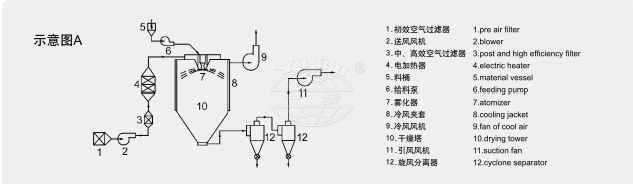

流程图


技术参数



规格

ZLG-25型

ZLG-50型

ZLG-80型

ZLG-100型

ZLG-150型

ZLG-200型

ZLG-300~1000型

蒸发量(kg/h)

25

50

80

100

150

200

300~1000

料液处理量(kg/h)

25-34

50-68

80-108

100-135

150-203

200-270

300-1100

成品产量(kg/h)

4.8-7.2

9.2-14

14.8-22.4

18.4-28

28-42

36.8-56.4

55-980

料液固含量(%)

18-25

成品含水率(%)

3-5

电粉(kw)

63

99

132

153

204

246

330~

热源

蒸汽加电

产品收集方法及其效率

二级旋风或一级旋风一级网法除尘95%

自控仪表

非空气和排气温度指示器

进风口温度(℃)

150-200

出风口温度(℃)

80-100

外形尺寸(mm)

L

7000

8000

9800

11000

12200

14100

15000~基于设计

W

4000

5000

5700

6200

7000

7800

9000~基于设计

H

6900

7400

8000

8900

10000

11000

12000~按设计


注意秩序
1.液体名称及性质:固体含量(或含水量)、粘度、表面张力、PH值。
2.允许的干粉密度残留水分含量、粒度和最高允许温度。
3.输出:每天轮班时间。
4.可供能源:蒸汽压力、电能、煤、油、天然气燃料。
5.控制要求:是否控制进出口温度。收粉要求:是否需要使用布袋除尘器及废气环境要求。
6.其他特殊要求。

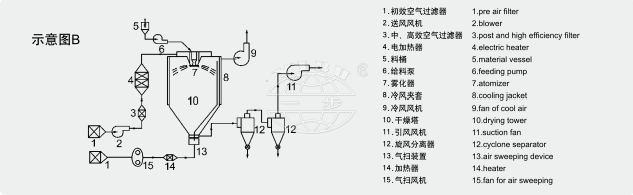

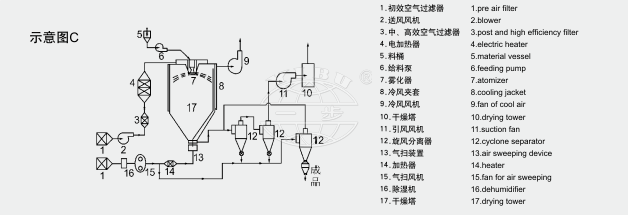

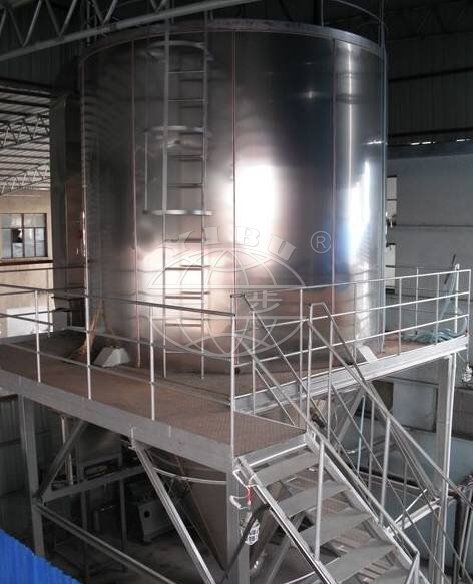

安装示意图
