XLP系列密封循环(密封回路)离心喷雾干燥机

关键词:
类别:喷雾干燥器
原理密封循环喷雾干燥机在密封环境下工作。干燥气体通常是惰性气体,如氮气。适用于有机物料的干燥…
细节 图片

XLP系列密封循环(密封回路)离心喷雾干燥机


原则

密封循环喷雾干燥器在密封环境下工作。干燥气体通常是惰性气体,如氮气。适用于有机溶剂、有毒气体及易氧化物料的干燥。采用惰性气体作为循环气体,保护待干燥物料。惰性气体在除湿过程后循环。氮气加热后进入干燥塔。液体物料由螺杆泵输送至离心喷嘴,再由雾化器雾化成液雾,在干燥塔中完成传热过程。干燥产物从塔底排出,蒸发的有机溶剂被风机产生的真空吸入。粉末或固体物料将在旋风和喷淋塔中分离。饱和有机气体在冷凝器中冷凝后排出。未冷凝的气体经过连续加热后在系统中循环使用。普通的离心喷雾干燥过程是通过空气输送和排气过程来实现的。这是防爆型密封循环离心喷雾干燥机与普通离心喷雾干燥机的明显区别。干燥系统中的干燥介质为氮气,内部正压。为保持正压稳定,压力变送器自动控制氮气进口量。


特征
1.本设备的系统技术为设备主体及关键部位的防爆设计,以保证设备运行的安全。(本系统对挥发性有毒有害气体无爆炸装置。)
2系统中对液体物料的溶剂有冷凝系统和溶剂回收系统,回收系统可对干燥溶液中的溶剂进行二次加工,使溶剂循环使用,大大降低了生产成本。
3.机器的加热系统非常灵活。我们可以根据客户的现场条件进行配置,如蒸汽、电力、煤气炉等,所有这些我们都可以设计出与我们的喷雾干燥机相匹配的产品。
4.进料泵、雾化器、送风机、抽风机与变频器配套。
5.入口温度、主塔温度、出口温度等主要参数由温度计调节。本机设有主塔压力测试点、进风压力测试点、出风压力测试点、氧气测试点等。机器一经运行,就可以一目了然,方便用户操作。主要电气元件采用国际品牌,保证电气运行可靠、安全,电气控制采用顺序联锁、超温、故障报警等措施,确保安全运行。
6、进口温度由智能数字温度计控制、显示和报警,保证进口温度恒定。
7.出口温度值通过变频器调节进给速度来指定。
8、主要控制点如下:
⑴通过变频器或手动调节隔膜泵来控制液体流量
⑵雾化器的转速由变频器控制(控制线速和粒径),带油压控制和报警系统;
(3) 进风口设有温度控制系统和压力显示装置;
(4) 风机采用变频器控制风量和风压
(5) 抽风机采用变频器控制风量和风压,控制系统压力;
(6) 系统设有氮气实施和排空装置;
(7) 系统设有氮气测试装置,保证设备平稳、安全运行;
(8) 布袋除尘器具有脉冲反吹系统;
(9) 出风设有温度控制系统和压力显示装置;
(10) 凝汽器设有液位控制系统;

(11) 气液分离器设有液位控制系统;

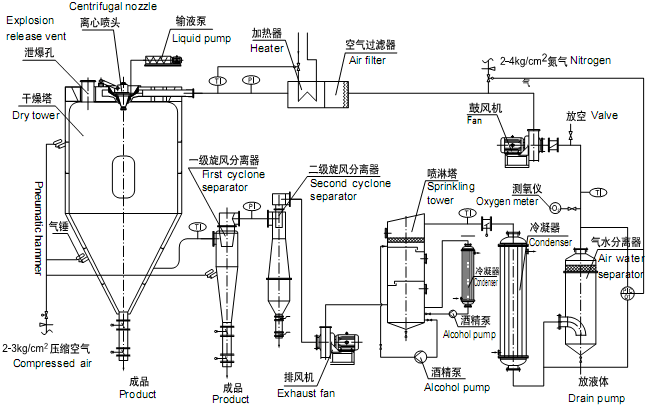

流程图


应用
密闭循环离心喷雾干燥机适用于干燥含有有机溶剂、挥发性有毒有害气体、易氧化、怕光、需要溶剂回收的溶液、乳液、悬浮液和膏状液。它既继承了离心式喷雾干燥机的优点,又避免了干燥过程中粉体飞出。可达到100%的收料率,通过溶剂回收系统,回收的溶剂经过二次加工,可回收利用,大大降低了生产成本。受到广大用户的青睐,广泛应用于医药、化工、食品等行业的干燥作业。

技术参数

干粉收集≥95%
剩余溶剂≤2%
氧含量≤500ppm
电气元件防爆EXDIIBT4
系统状态正压

注意秩序

1.液体名称及性质:固体含量(或含水量)、粘度、表面张力、PH值。
2.允许的干粉密度残留水分含量、粒度和最高允许温度。
3.输出:每天轮班时间。
4.可供能源:蒸汽压力、电能、煤、油、天然气燃料。
5.控制要求:是否控制进出口温度。收粉要求:是否需要使用布袋除尘器及废气环境要求。
6.其他特殊要求。
