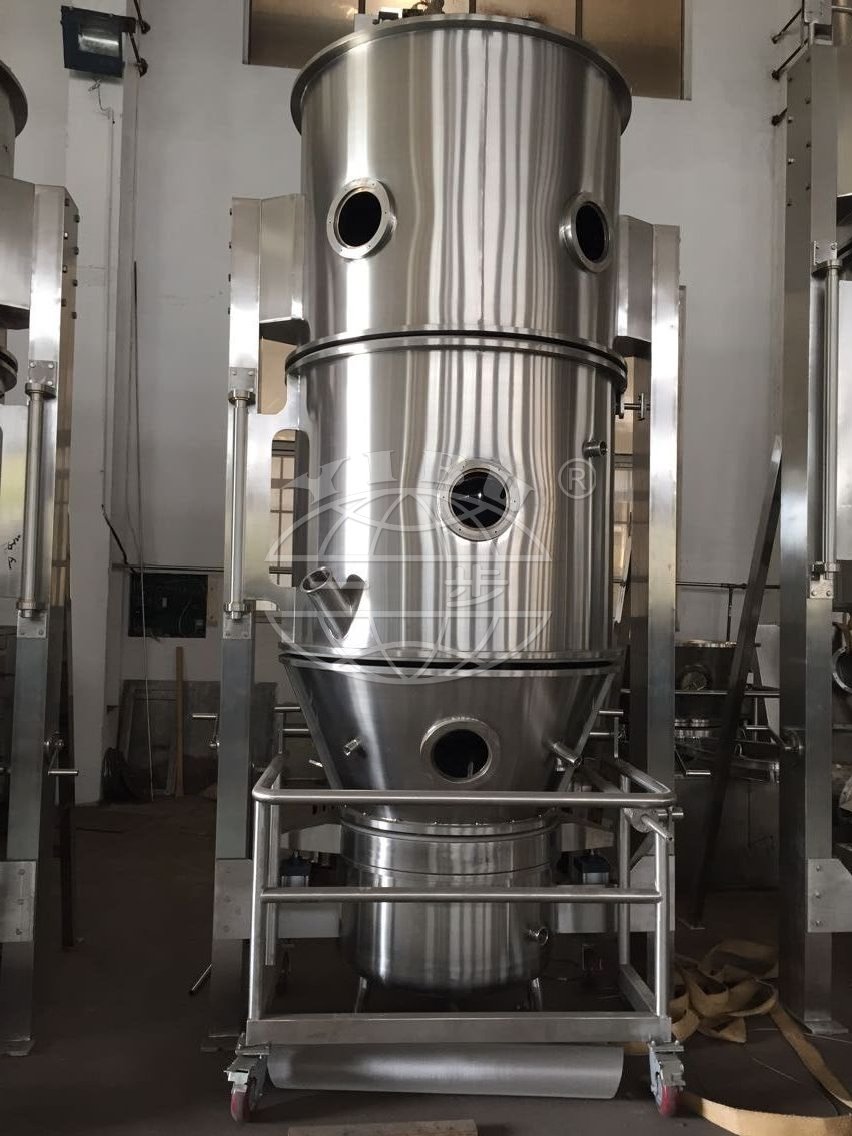

PGL-B系列喷雾干燥造粒机

关键词:
类别:造粒机
喷雾干燥造粒机是利用喷雾和流化床技术,实现混合,制粒和干燥在一个容器。喷浆浸湿流态化粉末,直至颗粒团聚…
细节 图片

PGL-B系列喷雾干燥造粒机


产品描述

喷雾干燥造粒机是利用喷雾和流化床技术,在一个容器内实现混合、造粒和干燥。喷浆浸湿流态化粉末,直到发生团聚。一旦达到颗粒的大小。停止喷洒,干燥并冷却湿颗粒。





容器(流化床)中的粉末颗粒以流化状态出现。它被预热并与干净的热空气混合。同时将粘合剂溶液喷入容器中。它使颗粒变成含有粘合剂的颗粒。通过热风不断干燥,制粒过程中的水分蒸发。这一过程是连续进行的。最终形成理想、均匀、多孔的颗粒。
喷雾结块在流化床中移动非常小的粉末颗粒,在那里它们被喷上粘合剂溶液或悬浮液。液体桥是由粒子形成的凝聚体形成的。继续喷涂,直到达到所需的团聚体尺寸。
毛细血管和表面的残余水分蒸发后,在颗粒中形成中空空间,而新的结构被硬化的粘合剂固化。由于流化床中缺乏动能,导致了具有大量内部毛细血管的多孔结构。附聚物的通常尺寸范围为100微米到3毫米,而起始材料可以是微细的。





特征
1.集喷雾、干燥、流体造粒于一体,实现从液体到颗粒的连续造粒e步。

2、采用喷涂工艺,特别适用于微辅助原料和热敏原料。其效率是流态化造粒机的1~2倍。
3.部分产品最终水分可达0.1%。设有返粉装置。粒径0.2~2mm,颗粒形成率达85%以上。
4.改进后的内辊多流雾化器可处理1.3g/cm3重力的萃取物。
5.目前PGL-150B,可加工150kg/批物料。

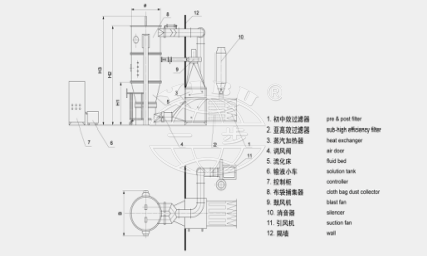

安装示意图


技术参数


规格
项目

PGL-3B型

第5B页

PGL-10B型

PGL-20B型

PGL-30B型

PGL-80B型

PGL-120B型

液体提取物

最小

千克/小时

2.

4.

5.

10

20

40

55

最大值

千克/小时

4.

6.

15

30

40

80

120

流化能力

最小

kg/批

2.

6.

10

30

60

100

150

最大值

kg/批

6.

15

30

80

160

250

450

液体比重

克/立方厘米

≤1.30

物料容器容积

L

26

50

220

420

620

980

1600

容器直径

毫米

400

550

770

1000

1200

1400

1600

抽风机功率

千瓦

4

5.5

7.5

15

22

30

45

辅助风机功率

千瓦

0.35

0.75

0.75

1.20

2.20

2.20

4.

蒸汽

消费

千克/小时

40

70

99

210

300

366

465

压力

兆帕

0.1-0.4

电加热器功率

千瓦

9

15

21

25.5

51.5

60

75

压缩空气

消费

立方米/分钟

0.9

0.9

0.9

0.9

1.1

1.3

1.8

压力

兆帕

0.1-0.4

无标题文档

工作温度

摄氏度

室内温度自动调节至130°C

产品含水量

%

≤0.5%(取决于材料)

产品回收率

%

≥99%

机器噪声级

分贝

≤75

重量

公斤

500

800

1200

1500

2000

2500

3000

暗淡。主机安装

Φ

毫米

400

550

770

1000

1200

1400

1600

H1型

毫米

940

1050

1070

1180

1620

1620

1690

氢气

毫米

2100

2400

2680

3150

3630

4120

4740

H3级

毫米

2450

2750

3020

3700

4100

4770

5150

B

毫米

740

890

1110

1420

1600

1820

2100

重量

公斤

500

800

1200

1500

2000

2500

3000



模型选择样品:假设一个容器中有120kg液体提取物(含30%固体)和60kg种子II,从I和II中得到理论产品量M=mI+mII=120kgx30%+60kg=96kg,工作时间T=120kg/30kg/h=4h,从参数表可以看出,流态化量在标准负荷范围内,如果一次需要两批,PGL-30B也可以。


应用
制药工业:片剂、胶囊颗粒剂、中成药颗粒剂、低糖颗粒剂
食品;可可、咖啡、奶粉、颗粒果汁、调味品等。

其他行业:农药、饲料、化肥、颜料、染料等。




选项
通过提升机进行产品装料。

真空输送系统产品装料

打印机

在制品系统
